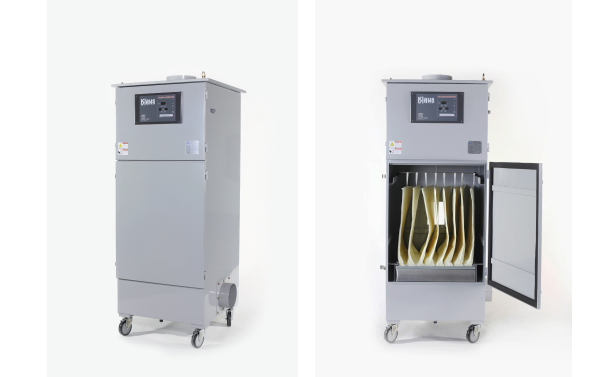

Klaus Oil Mist Collector KM Series
오일미스트 제거용 집진기
사용용도 Purpose of use
제품사양 Technical Specifications
좌우 스크롤 >
※ 본 사양은 성능 향상을 위해 예고없이 변경될 수 있습니다.
※ 플렉시블 암후드(Flexible Arm Hood)부착은 선택(Opton) 사양입니다.
※ 전원코드(3심 다이아)는 5 m로 출고됩니다.
※ 표준형은 옥내형입니다. 옥외형은 별도로 주문바랍니다.
| Standard / Model | ZEO-KM200 | ZEO-KM300 | ZEO-KM500 | ZEO-KM700 | ZEO-KM1000 | |
|---|---|---|---|---|---|---|
| 송풍기 Blower |
Power | 220 V / 380V, 3상 60 Hz, 440 V (옵션), 50 Hz (옵션) | ||||
| Motor(kM) | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | |
| Air Flow (m3/min) | 25 | 40 | 60 | 80 | 100 | |
| Pressure (mmAq) | 200 | |||||
| 필터 Filter |
데미스터 필터 | 610 x 610 x 25 | 610 x 610 x 50 | 610 x 610 x 100 | 610 x 610 x 50 (2 EA) | 610 x 610 x 100 (2 EA) |
| 드라이팩 필터 | 610 x 610 x 500 8 Pocket |
610 x 610 x 500 8 Pocket |
610 x 610 x 500 8 Pocket |
610 x 610 x 500 8 Pocket (2 EA) |
610 x 610 x 762 8 Pocket (2 EA) |
|
| 활성탄필터 | Option | Option | Option | Option | Option | |
| 해파필터 | 610 x 610 x 100 | 610 x 610 x 150 | 610 x 610 x 150 | 610 x 760 x 150 (2 EA) | 610 x 760 x 150 (2 EA) | |
| 크기 Dimensions (mm) | A (전면) | 670 | 770 | 770 | 1,350 | 1,350 |
| B (측면) | 670 | 770 | 770 | 800 | 800 | |
| C (높이) | 1,580 | 1,710 | 1,860 | 1,980 | 1,980 | |
| D (Inlet) | 150 | 200 | 250 | 300 | 350 | |
| E (Inlet거리) | 135 | 150 | 175 | 200 | 225 | |
| F (Inlet높이) | 150 | 150 | 175 | 200 | 225 | |
| G (Outlet) | 200 | 250 | 300 | 350 | 400 | |
| H (바퀴) | 130 | 130 | 130 | 130 | 130 | |
| 중량 Unit Weight(kg) | 150 | 180 | 230 | 340 | 450 | |
| 그림 | 그림 1 | 그림 2 | ||||
※ 플렉시블 암후드(Flexible Arm Hood)부착은 선택(Opton) 사양입니다.
※ 전원코드(3심 다이아)는 5 m로 출고됩니다.
※ 표준형은 옥내형입니다. 옥외형은 별도로 주문바랍니다.
제품특징 Features
최적의 포집효율을 나타낼 수 있는 유체역학적 설계 Creation of Ideal Filter Efficiency Via Hydro-Dynamical Design
- 유체역학적 설계에 의하여 제품의 안전성과 집진효율을 극대화 시킴
- 알루미늄 합금의 터보 팬(Turbo Fan)을 사용하여 공회전 중량 및 기동부하를 감소시켜 흡입 효율을 늘리고, 토출 구에서 발생하는 마찰저항 소음을 크게 줄임
- 좁은 공간에 설치가 가능하고, 필터 교환이 용이한 슬라이드 방식을 채택
- 자유자재로 움직이는 플렉시블 암을 부착하여 흄 발생원에 근접시켜 흄(Fume)을 제거할 수 있어 작업자의 건강과 작업 능률을 향상시킬 수 있음
- 배출구의 방향을 상향으로 유도하여 작업장 바닥의 먼지 비산을 방지함
- 바퀴가 부착되어 있어 이동이 간편하다
고효율의 필터 시스템 Filter System
- 3종 필터 구조로 완벽한 흄 및 분진 제거가 가능합니다.
- 슬라이드(Slide) 방식을 채택하여 필터(Filter) 교체가 용이합니다.
- 유분 발생장소에 근접시켜 국부적으로 유분을 포집함으로써 포집 효율을 극대화 시켰습니다.
- 첨착활성탄 필터를 장착시켜 냄재 제거 기능을 추가시킬 수 있습니다.
- 데미스터 필터 : 5 μm 이상의 굵은 입자를 포집
- 드라이 팩 필터 : 차단확산원리에 기초한 표면 확대식 필터로서, 유분이 포함된 분진의 포집양이 많고 압력 손실이 적으며, 공기의 유속 또는 유량을 균리하고 정확하게 통과 시킨다.
- 해파필터[옵션] : 입경 0.3 μm의 미세분진을 ~99.97 % 정도 포집하면서 작업장 내의 공기를 정화시키는 기능을 갖고 있다.
펄스형 디지털 차압 계측제어 시스템
- 솔레노이드 밸브타이머와 압력 차 표시장치인 아날로그 마노메타를 디지털방식으로 일체화한 고기능의 안정화된 디지털 계측 제어시스템을 장착함
- 필터 전 후면의 압력 차 표시장치를 디지털 방식으로 변경하여 보다 전확히 필터의 교환시키를 판별 및 운영 시간의 합산을 표시할 수 있으며, 필요시 수동에 의해 밸브를 동작 시킬 수 있음
선택품목 Option
Dry Pack Filter
Flexible Arm Hood 160 2 m, 3 m, 4 m, 5 m / Flexible Arm Hood 160, 200, 2 m, 3 m
