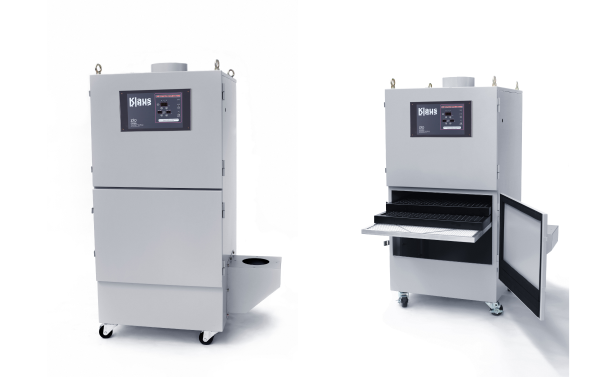

Klaus Harmful & Toxic Pollutant Filtering System dchgr Series [ZEO-KF SERIES]
유해가스 제거용 집진기
사용용도Purpose of use
귀금속의 제조, 연마작업, 열처리 작업, 페인팅 작업, 유기용제를 이용한 공정, 실험실의 실험장치, 각종 동물실험실, 병원, 소규모 축사 등에서 발생하는 악취 및 유해가스 제거
제품사양Technical Specifications
좌우 스크롤 >
Standard / Model
ZEO-dchgr100
ZEO-KH200
ZEO-KH300
ZEO-KH500
ZEO-KH700
ZEO-KH1000
송풍기 Blower
Power
220 V / 380 V, 3상 60 Hz, 440 V (옵션), 50 Hz (옵션)
Motor(kM)
0.75
1.5
2.2
3.7
5.5
7.5
Air Flow (m3/min)
12
25
40
60
80
100
Pressure (mmAq)
230
필터 Filter
프리필터
610 x 610 x 25
610 x 610 x 25
610 x 610 x 25
610 x 610 x 25
610 x 610 x 25 (2 EA)
610 x 610 x 25 (2 EA)
활성탄필터
610 x 610 x 50
610 x 610 x 50
610 x 610 x 100
610 x 610 x 150
610 x 610 x 100 (2 EA)
610 x 610 x 150 (2 EA)
ZEO Filter
610 x 610 x 50
610 x 610 x 50
610 x 610 x 100
610 x 610 x 150
610 x 610 x 100 (2 EA)
610 x 610 x 150 (2 EA)
크기 Dimensions (mm)
A (전면)
670
670
770
770
1,400
1,400
B (측면)
670
670
770
770
800
800
C (높이)
1,220
1,000
1,300
1,520
1,550
1,650
D (Inlet)
100
150
200
250
300
350
E (Inlet거리)
330
135
150
175
200
225
F (Inlet높이)
330
150
150
175
200
225
G (Outlet)
150
200
250
300
350
400
H (바퀴)
140
130
130
130
130
130
중량 Unit Weight(kg)
120
140
180
230
320
400
그림

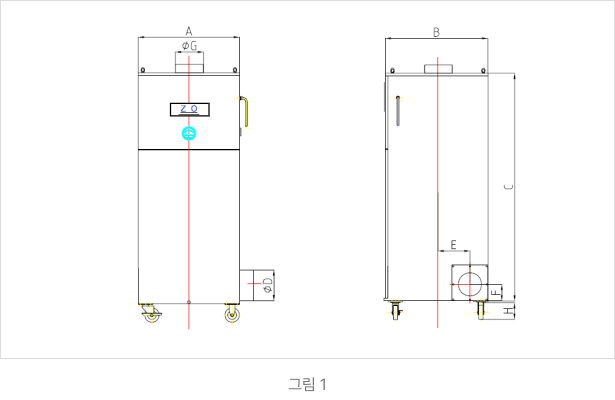

그림 1

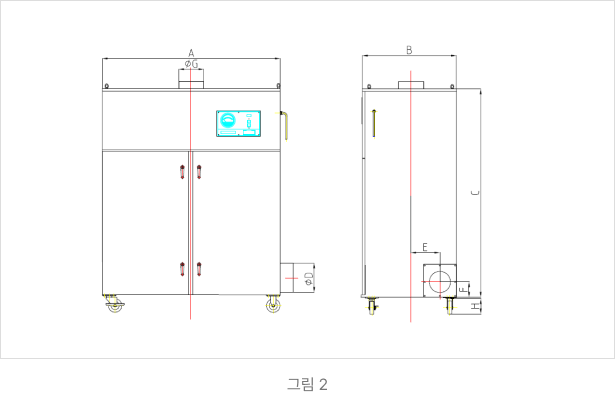

그림 2
※ 본 사양은 성능 향상을 위해 예고없이 변경될 수 있습니다. ※ 플렉시블 암후드(Flexible Arm Hood)부착은 선택(Opton) 사양입니다. ※ 전원코드(3심 다이아)는 5 m로 출고됩니다. ※ 표준형은 옥내형입니다. 옥외형은 별도로 주문바랍니다.
제품특징Features
최적의 포집효율을 나타낼 수 있는 유체역학적 설계Creation of Ideal Filter Efficiency Via Hydro-Dynamical Design
유체역학적 설계에 의하여 제품의 안전성과 집진효율을 극대화 시킴
알루미늄 합금의 터보 팬(Turbo Fan)을 사용하여 공회전 중량 및 기동부하를 감소시켜 흡입 효율을 늘리고, 토출 구에서 발생하는 마찰저항 소음을 크게 줄임
좁은 공간에 설치가 가능하고, 필터 교환이 용이한 슬라이드 방식을 채택

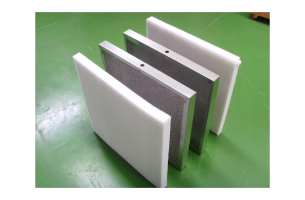

고효율의 필터 시스템Filter System
3종 필터 구조로 완벽한 흄 및 분진 제거가 가능합니다.
프리필터 : 작업환경에 적합한 전처리 필터로 비교적 큰 흄 입자나 분진(3 μm ~ 30 μm) 등을 제거함
첨착활성탄 필터 : 악취 및 VOCs 등의 유해가스등을 제거함

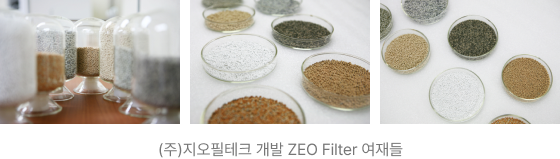

ZEO Filter : 표면 개질 및 관능기 부착에 의해 유해가스 및 악취 가스들에 대한 물리 화학적 흡착을 최대화함. 최적의 물리적 흡착 특성을 갖도록 필터 내의 미세기공 크기 및 분포를 조절함. 다양한 VOCs 및 악취들에 대한 전용 필터 디자인이 가능함. (Option)
터보 송풍기Turbo Blower
알루미늄합금을 적용하여 공회전 중량 및 기동부하를 줄여 흡입력을 증대시키고 초정밀 전자 바란싱 작업으로 무진동 저소음을 실현함
사용 중에 이물질이 팬의 날개에 끼거나 붙어서 발생하는 떨림 현상을 제거함
도장
고급도장재로 내구성과 고급스러움을 극대화 시킴
내화학성의 소재로 도장 되어 있음
펄스형 디지털 차압 계측제어 시스템
솔레노이드 밸브타이머와 압력 차 표시장치인 아날로그 마노메타를 디지털방식으로 일체화한 고기능의 안정화된 디지털 계측 제어시스템을 장착함
필터 전 후면의 압력 차 표시장치를 디지털 방식으로 변경하여 보다 전확히 필터의 교환시키를 판별 및 운영 시간의 합산을 표시할 수 있으며, 필요시 수동에 의해 밸브를 동작 시킬 수 있음
선택품목Option
ZEO Filter
Flexible Arm Hood(Nerderman Ø 160, Ø 200, 2 m, 3 m)
