제품소개

성상 분리형 시약장

SNDS Series

이온클러스터
성상 분리 시약장

단문형 / 양문형
카탈로그

특허 제 10-0961693호

CE인증제품

사용용도 Purpose of use
  • 유해물질 및 시약을 보관하는 시약장 안에 이온클러스터가 내장된 KASSIA 모듈을 장착하여 악취 및 유해가스를 제거하는 장치
  • 터치스위치 및 고휘도 LED 전원상태, 팬 속도 상태 표시
  • 시약 종류별로 분리보관이 가능한 장치
  • 제품 상/하단 사이에 필터 장착 가능
제품사양 Technical Specifications
좌우 스크롤 >

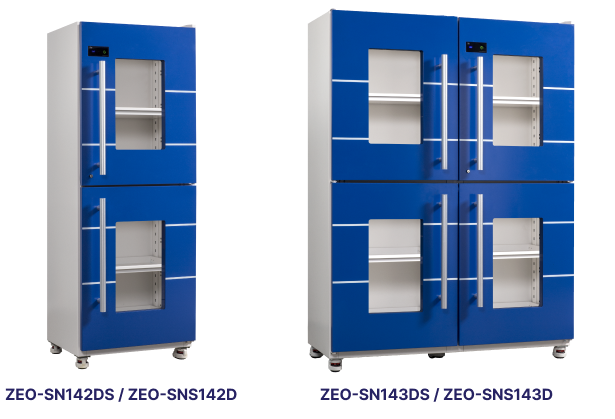

Standard / Model ZEO-SN142DS ZEO-SN143DS ZEO-SNS142D ZEO-SNS143D
External Size(WxDxH)mm 700 x 600 x 1,800
(바퀴 미포함)		 1,400 x 600 x 1,800
(바퀴 미포함)		 700 x 600 x 1,800
(바퀴 미포함)		 1,400 x 600 x 1,800
(바퀴 미포함)
Interior Size(WxDxH)mm (600x450x730) x 2 EA
/ 197 L x 2 EA		 (600x450x730) x 4 EA
/ 197 L x 4 EA		 (600 x 450 x 730) x 2 EA
/ 197 L x 2 EA		 (600 x 450 x 730) x 4 EA
/ 197 L x 4 EA
Max, load per shelf 30 Kg 30 Kg 30 Kg 30 Kg
Noise Level Below 55 dB Below 55 dB Below 55 dB Below 55 dB
Shelves 4단 슬라이드 8단 슬라이드 4단 슬라이드 8단 슬라이드
Shelves(Materials) P/P P/P Steel + 분체도장 Steel + 분체도장
Unit Weight 170 kg 330 kg 170 kg 330 kg
Power Consumtion 45 W 75 W 45 W 75 W
Lock System 전자잠금장치(셀렉터키 타입) 전자잠금장치(셀렉터키 타입) 전자잠금장치(셀렉터키 타입) 전자잠금장치(셀렉터키 타입)
Power 220 V / 60 Hz 220 V / 60 Hz 220 V / 60 Hz 220 V / 60 Hz
Option 필터 필터 조달청 나라장터 등록제품 / 학교장터 등록제품
※ 본 사양은 성능 향상을 위해 예고없이 변경될 수 있습니다.
제품특징 Features
  • 실내 오염된 공기가 시약장 안으로 유입되면 필터가 과포화 되어 필터 수명이 짧아짐
  • 오염된 필터는 악취 및 유해가스를 배출하는 오염원으로 작용할 수 있음
  • 실내공기를 실외로 배출시키는 배기형 시약장이 실내의 냉난방 에너지 손실을 발생시키는 단점을 보완함

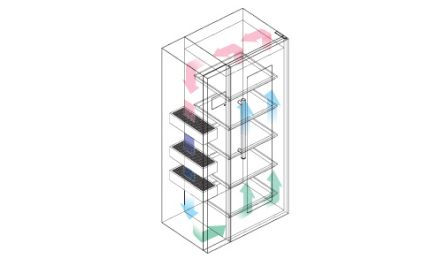

유체역학적설계 Creation of ideal filter efficiency via pressure diffrential pressure
  • 시약장 내부가 -0.3 hpa의 음압을 갖도록 차압 설계
  • 시약장 내부의 공기가 외부로 배출되지 않음
  • 하단부의 유속이 0.53 m/s로 설계되어 공기보다 무거운 악취 및 유해가스 분자의 역류 현상이 없음
카시아 모듈(이온클러스터) KASSIA module (Ion-cluster)

이온클러스터의 악취 및 유해가스 제거 / Removes odor and harmful gas with ion cluster 이온클러스터는 이온이 10~60개 단위로 모인 집합체로 산소 음이온/양이온 및 OH기 등의 다양한 라디칼(Radical)들이 가스상 물질인 휘발성 유기화합물(Volatile Organic Compound)및 악취 물질과 직접 산화작용을 하여 오염물질을 제거한다.

  • 반영구적 사용가능한 이온클러스터가 장착된 카시아 모듈을 이용하여 악취 및 유해가스를 제거
  • 악취 및 유해가스를 95 % 이상 제거
CxHy + (x+y/4)O2
xCO2 + (y/2)H2O
좌우 스크롤 >
NAME 화학식 제거반응
톨루엔 C₇H₈
C₇H₈ + 9O₂ CO₂ + H₂O
벤젠 C₆H₆
2C₆H₆ + 15O₂ 12CO₂ + 6H₂O
메탄 CH₄
CH₄ + 2O₂ CO₂ + 4H₂O
암모니아 NH₃
4NH₃ + 3O₂ 2N₂ + 6H₂O
아세트알데히드 C₂H₄O
2C₂H₄O + 5O₂ 4CO₂ + 4H₂O
포름알데히드 CH₂O
CH₂ + O₂ CO₂ + H₂O
에틸렌 C₂H₄
C₂H₄ + 3O₂ 2CO₂ + 2H₂O
고기능성 케미칼 필터 High performance chemical filter
  • 미세기공의 크기 및 분포의 조절에 의한 물리적 흡착을 최대화
  • 표면개질 및 관능기의 부착에 의한 화학적 흡착을 최대화
  • 다양한 VOCs 및 악취에 대한 전용 필터 사용
MODEL 제거대상 특징
ZSA-4000 VOCs 악취, 휘발성유기화합물제거용
ZSA-0510 Acid 산성가스 제거용

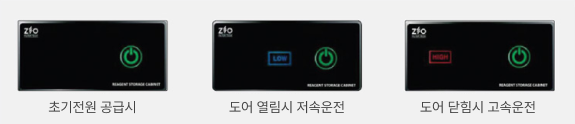

고휘도 LED (보급형) High brightness LED (Entry type)
  • 전원상태, 팬 속도 상태 표시
  • 도어 개폐에 따른 팬 속도 자동 조절
  • 메모리 기능으로 정전 후 자동 가동
시약장 재질 Materials
  • 1.2 mm 냉연강판, 내화학성 분체도장
슬라이드 선반 Slide-out shelves
  • 선반 높낮이 조절 가능
  • 슬라이드 방식으로 시약 보관 편리
  • 시약장 전도 방지 선반
  • 선반이 빠지지 않도록 레치방식을 택해 안전성 확보
  • 재질 : 1.2 mm 내열강판, 내화학성 도료 코팅 또는 폴리프로필렌(PP)
잠금장치 Magnetic lock
  • 터치 판넬에서 동작시키는 패스워드 방식의 전자 잠금장치
  • 흡착강도 : 270 kgs
고효율·저소음 터보 팬 Turbo fan
  • 팬 과열 방지 시스템 내장
  • 모터 내장형 터보 팬
